Le logiciel est programmé sur Intel Fortran Compiler XE 12.0. Pour la programmation parallèle on utilise la technologie coarray Fortran. Cette technologie est très simple pour la programmation de l'échange des données entre les processeurs.

    Au cours du test on fixait le temps de calcul et les caractéristiques principales des calculs parallélisés. L'accélération est calculée selon la formule

A = (N • Tp + Ts)/(Tp +Ts),

où Ts est le temps de calcul de la partie séquentielle du programme, Tp - le temps de calcul de la partie parallélisée du programme et N - le nombre de cœurs (sous-schémas).

     L'efficacité est calculée selon la formule : Е=А/N.

     On estimait aussi l'influence sur ces paramètres l'application des bibliothèques MKL  (Intel Math Kernel Library 10.3).

     Les tests étaient accomplis pour les types suivants des tâches :

I) Les calculs d'un schéma sur 3, 6, 12 et 24 cœurs;

II ) L'augmentation de la dimension du schéma aux frais de l'augmentation du nombre des sous-schémas avec 3 jusqu'à 30 (et en conséquence les nombres des coeurs avec 3 jusqu'à 30) ;

 I) - Au cours du test, le grand schéma se divisait en différents nombres de sous-schémas. Le nombre total des résistances restait identique (la dimension du système ne changeait pas). Le schéma se divisait en 3, 6, 12 et 24 parties. Le nombre total des résistances restait environ égal à 6200, l'ordre du schéma était d’environ 3100. Avec l'augmentation du nombre de sous-schémas, leur dimension diminue alors que la dimension du réseau des intersections augmente.

    Les calculs étaient passés avec l'application, ainsi que sans application de la bibliothèque MKL. Pour le calcul des matrices inverses des sous-schémas on utilisait les sous-programmes MKL : dgetrf et dgetri.
     Pour le calcul du schéma total était utilisé deux variantes. La première variante - avec l'application de la méthode du Gauss (les sous-programmes MKL : dgetrf et dgetrs). La deuxième variante - avec l'application du calcul des matrices inverses.

     Les résultats sont présentés ci-desous:

Sur la figure sont désignés:

     1, 2, 3 - Accélération;

     4, 5, 6 - Efficacité *10;

     7,8,9 - Temps, sec;

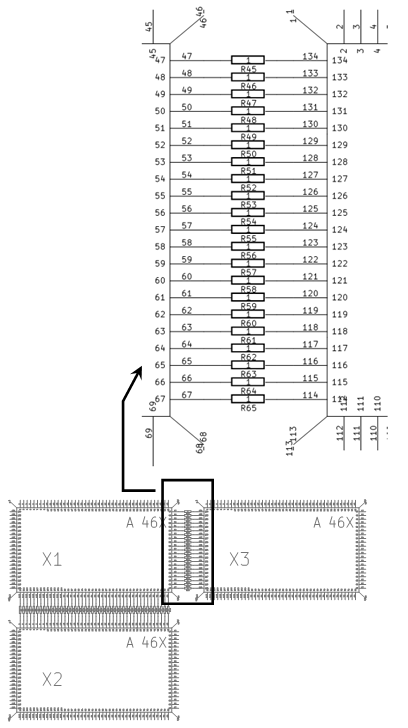

     10 - nombre total de résistances des liens divisé par 100. Au découpage du schéma le nombre de liens a augmenté de 65 jusqu'à 410.

- Les lignes continues correspondent aux calculs sans IMKL (Intel Math Kernel Library 10.3);

- Les lignes interrompues correspondent aux calculs avec IMKL pour le calcul des matrices inverses;

- Les lignes pointillées correspondent aux calculs avec IMKL pour la méthode du Gauss.

     Sur la figure on voit que le temps du calcul a diminué à l'augmentation du nombre des noyaux avec 3 jusqu'à 12:    6,8 sec si le schéma se divisait en 3 parties et 0,24 sec si le schéma se divisait en 12 parties.

     La vitesse du calcul a augmenté à 27,5 fois à l'augmentation des parties à 4 fois.

     L'augmentation du morcellement du schéma n'a pas amené à l'augmentation de la vitesse du calcul à cause de l'augmentation de nombre des liens du schéma.  Le temps du calcul a augmenté un peu - jusqu'à 0,35 secondes.

     L'application des bibliothèques MKL a amélioré tels paramètres comme l'accélération et l'efficacité.

***************************************************************************************************

II ) Le test suivant - l'augmentation de la dimension du schéma au détriment de l'augmentation du nombre de sous-schémas (et en conséquence du nombre de cœurs).

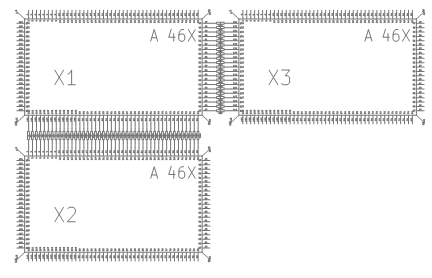

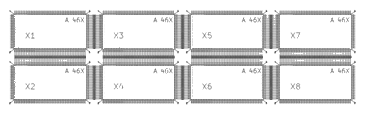

     Les schémas de calculs sont suivants:

   .......    ........  Etc. jusqu'à 40

.......

      Le nombre de sous-schémas augmente de 4 jusqu'à 40. Chaque sous-schéma a 2047 résistances, 1055 paires de nœuds (et de fait 992 contours). Le nombre de branches du lien augmente de 130 pour 4 sous-schémas jusqu'à 2214 pour 40 sous-schémas. Ainsi, le nombre de résistances du schéma a augmenté de 8318 jusqu'à 84094. L'ordre du système augmente de 4098 jusqu'à 41894

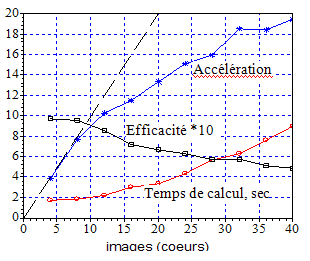

      Les résultats des calculs:

augmentation de la dimension du schéma au détriment de l'augmentation du nombre de sous-schémas

*********************************************************************************************
